ESA620 - Analizadores de Seguridad Eléctrica

ESA620 Analizador comprobador seguridad eléctrica equipos médicos

ESA620 de Fluke Biomedical

Analizador / comprobador para pruebas y test de seguridad eléctrica de equipos médicos

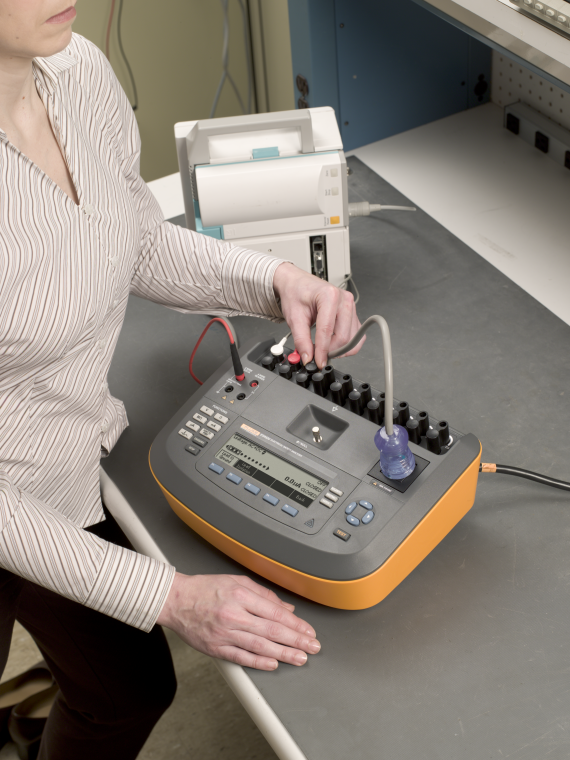

El analizador / comprobador de seguridad eléctrica ESA620 de Fluke Biomedical, permite realizar pruebas y test en equipos médicos y científicos.

El ESA620 es un analizador portátil para realizar las pruebas de verificación de la seguridad eléctrica en los equipos médicos y científicos (como equipos de laboratorio clínico).

Este versátil dispositivo realiza todos los test de seguridad eléctrica del equipamiento médico, incluida la tensión de red, resistencia del cable de tierra (toma de tierra de protección), resistencia de aislamiento, corriente del dispositivo y pruebas de corrientes de fuga sobre las partes aplicables (paciente).

La versatilidad del ESA620 se aumenta con el software Ansur de automatización que estandariza los procedimientos de prueba, compara los resultados con los límites de la norma, genera y almacena informes y permite el tratamiento digital total de los resultados.

Dispone de simulación ECG y pruebas punto a punto, de tensión, fuga de corriente y resistencia.

El ESA620 permite comprobar las normas de seguridad eléctrica: IEC 62353, e

IEC 60601-1 (2ª y 3ª edición) e IEC 61010

El ESA620 integra en un solo instrumento un comprobador de seguridad eléctrica, un simulador de ECG y un multímetro.

Características principales

  • Permite el test de seguridad eléctrica de los equipos médicos de acuerdo a las normas IEC 62353 e IEC 60601-1 (2ª y 3ª edición) y de los equipos científicos (equipos de laboratorio clínico) según IEC 61010
  • Interfaz intuitivo con amplia pantalla LCD con contraste ajustable
  • Rangos de fuga expandidos hasta 10,000 µA
  • Lecturas de fugas solo CA, solo CC y RMS verdadero
  • Tensión de prueba en red en partes aplicables del 100 % y 110%
  • Corriente de prueba de tierra de protección seleccionable: 25 A CA o 200 mA CA
  • Tecnología DSP para mejorar la precisión en las mediciones de fuga
  • Lazo de medición de resistencia de tierra de 2 o 4 cables (opcional)
  • Simulador de ECG incorporado
  • Mediciones punto a punto: tensión, fuga de corriente y resistencia
  • Diez conexiones de partes aplicables con terminales aislados
  • Gran pantalla LCD de fácil lectura con contraste ajustable
  • Software de automatización para las pruebas completas de los dispositivos médicos, incluyendo la seguridad eléctrica, la inspección visual y otros parámetros de rendimiento
  • Con la calidad garantizada de Fluke: resistencia y fiabilidad a largo plazo
  • Extensión de garantía de dos años (sin costes, disponible después de la calibración del primer año en un Centro de Servicio de Fluke Biomedical)
  • Red de asistencia en UE que ofrece servicio y tranquilidad a los clientes de Fluke Biomedical

ESA620

Normas de ensayo:

IEC60601-1

IEC62353

IEC61010

Modos de ensayo:

Automatizable (con Ansur y OneQA)

Manual

Almacenamiento plantillas / resultados:

Por medio de Ansur

Partes Aplicables conectables:

10

Mediciones:

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga (10 ensayos)

Resistencia aislamiento (5 ensayos)

Tensión punto a punto

Corriente punto a punto

Resistencia punto a punto

Tensión:

Fase-neutro, fase-tierra, neutro-tierra, accesible y punto a punto

Corriente de consumo:

Hasta 16A

Resistencia a tierra:

Rango de 0 a 2Ω

Corriente de ensayo seleccionable:

200 mA CA o 25 A CA

Medición con 2 o 4 cables

Punto a punto

Corrientes de fuga:

Tipos de ensayo: 10

A tierra, de envolvente, de paciente, auxiliar de paciente, de partes aplicables (métodos: alternativo y directo), de partes accesibles, de equipo (métodos: alternativo, directo y diferencial).

Punto a punto.

Medición en CC, CA y CC+CA (RMS)

Protección GFCI:

Si, con límite seleccionable

Resistencia de aislamiento:

Tipos de ensayo: 5

Red-Tierra, Partes Aplicables-Tierra, Red-Partes Aplicables, Red-Partes conductoras no puestas a Tierra y Partes Aplicables a partes conductoras no puestas a Tierra

Rango de 0,5 a 100 MΩ

Con tensión de 250V CC o 500V CC

Simulación ECG:

10 terminales

Ritmo sinusal normal y FV

Pruebas de rendimiento (onda cuadrada, onda senoidal, onda triangular y pulso)

Multímetro (punto a punto):

μA/mV, V y Ω

Dimensiones:

31 cm x 23 cm x 10 cm

Peso:

4,7 Kg

Conectividad:

USB

Software de automatización / documentación:

Ansur Plug-in ESA620

OneQA
