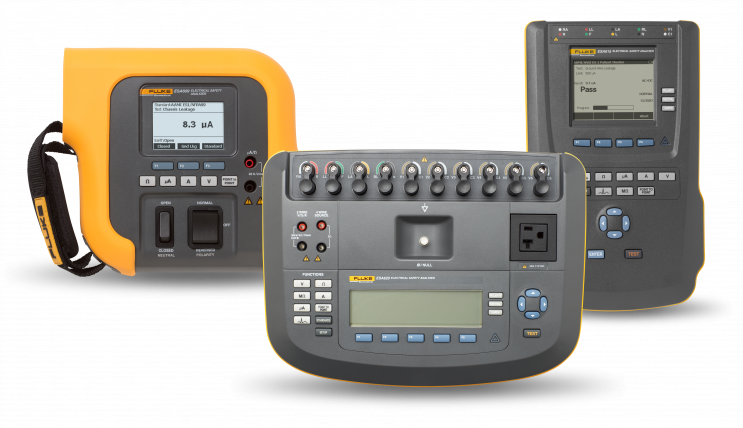

Analizadores de Seguridad Eléctrica

ESA620 ESA615 ESA612 ESA609 601 Pro Series XL
  ESA620 ESA615 ESA612 ESA609 601 Pro Series XL
Normas de ensayo:

IEC60601-1

IEC62353

IEC61010

IEC60601-1

IEC62353 / VDE 0751

IEC60601-1

IEC62353 / VDE 0751

IEC60601-1 (parcial)

IEC62353 / VDE 0751 (parcial)

IEC60601-1

IEC61010

Modos de ensayo:

Automatizable (con Ansur y OneQA)

Manual

Automático

Automatizable (con Ansur)

Manual

Automatizable (con Ansur)

Manual

Manual

Automático

Manual

Almacenamiento plantillas / resultados:

Por medio de Ansur

Más de 100 plantillas

Más de 1.000 resultados de ensayos

(con tarjeta de memoria extraible)

Por medio de Ansur

No

Partes Aplicables conectables:

10

5 (ampliable hasta 14)

5 (ampliable hasta 14)

No

10

Mediciones:

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga (10 ensayos)

Resistencia aislamiento (5 ensayos)

Tensión punto a punto

Corriente punto a punto

Resistencia punto a punto

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga (10 ensayos)

Resistencia aislamiento (5 ensayos)

Tensión punto a punto

Corriente punto a punto

Resistencia punto a punto

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga (10 ensayos)

Resistencia aislamiento (5 ensayos)

Tensión punto a punto

Corriente punto a punto

Resistencia punto a punto

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga (4 ensayos)

Corriente punto a punto

Resistencia punto a punto

Tensión

Corriente de consumo

Resistencia a tierra

Corrientes de fuga

Resistencia aislamiento

Tensión punto a punto

Tensión:

Fase-neutro, fase-tierra, neutro-tierra, accesible y punto a punto

Fase-neutro, fase-tierra, neutro-tierra, accesible y punto a punto

Fase-neutro, fase-tierra, neutro-tierra, accesible y punto a punto

Fase-neutro, fase-tierra, neutro-tierra y accesible

Red y punto a punto

Corriente de consumo:

Hasta 16A

Hasta 16A

Hasta 16A

Hasta 20A

Hasta 15A

Resistencia a tierra:

Rango de 0 a 2Ω

Corriente de ensayo seleccionable:

200 mA CA o 25 A CA

Medición con 2 o 4 cables

Punto a punto

Rango de 0 a 2Ω

Corriente de ensayo:

200 mA CA

Medición con 2 cables

Punto a punto

Rango de 0 a 2Ω

Corriente de ensayo:

200 mA CA

Medición con 2 cables

Punto a punto

Rango de 0 a 20Ω

Corriente de ensayo:

> 200 mA CC

Medición con 2 cables

Punto a punto

De 0 a 2,999Ω

con 1A CA

con 10A CA

con 25A CA

con 2 cables

Corrientes de fuga:

Tipos de ensayo: 10

A tierra, de envolvente, de paciente, auxiliar de paciente, de partes aplicables (métodos: alternativo y directo), de partes accesibles, de equipo (métodos: alternativo, directo y diferencial).

Punto a punto.

Medición en CC, CA y CC+CA (RMS)

Tipos de ensayo: 10

A tierra, de envolvente, de paciente, auxiliar de paciente, de partes aplicables (métodos: alternativo y directo), de partes accesibles, de equipo (métodos: alternativo, directo y diferencial).

Punto a punto.

Medición en CC, CA y CC+CA (RMS)

Tipos de ensayo: 10

A tierra, de envolvente, de paciente, auxiliar de paciente, de partes aplicables (métodos: alternativo y directo), de partes accesibles, de equipo (métodos: alternativo, directo y diferencial)

Punto a punto

Medición en CC, CA y CC+CA (RMS)

Tipos de ensayo: 4

A tierra, de envolvente, de equipo directo

Punto a punto

Medición en RMS

Tipos de ensayo: 6

A tierra, de envolvente, de paciente, auxiliar de paciente, de partes aplicables, de partes accesibles.

Medición en CC, CA y CC+CA (RMS)

Protección GFCI:

Si, con límite seleccionable

Si, con límite seleccionable

Si, con límite seleccionable

Resistencia de aislamiento:

Tipos de ensayo: 5

Red-Tierra, Partes Aplicables-Tierra, Red-Partes Aplicables, Red-Partes conductoras no puestas a Tierra y Partes Aplicables a partes conductoras no puestas a Tierra

Rango de 0,5 a 100 MΩ

Con tensión de 250V CC o 500V CC

Tipos de ensayo: 5

Red-Tierra, Partes Aplicables-Tierra, Red-Partes Aplicables, Red-Partes conductoras no puestas a Tierra y Partes Aplicables a partes conductoras no puestas a Tierra

Rango de 0,5 a 100 MΩ

Con tensión de 250V CC o 500V CC

Tipos de ensayo: 5

Red-Tierra, Partes Aplicables-Tierra, Red-Partes Aplicables, Red-Partes conductoras no puestas a Tierra y Partes Aplicables a partes conductoras no puestas a Tierra

Rango de 0,5 a 100 MΩ

Con tensión de 250V CC o 500V CC

No

Rango de 0,5 a 400 MΩ

Con tensión de 500V CC

Simulación ECG:

10 terminales

Ritmo sinusal normal y FV

Pruebas de rendimiento (onda cuadrada, onda senoidal, onda triangular y pulso)

5 terminales

Ritmo sinusal normal y FV

Pruebas de rendimiento (onda cuadrada, onda senoidal, onda triangular y pulso)

5 terminales

Ritmo sinusal normal y FV

Pruebas de rendimiento (onda cuadrada, onda senoidal, onda triangular y pulso)

No

10 terminales

Ritmo sinusal normal y arritmias

Pruebas de rendimiento (onda cuadrada, onda senoidal, onda triangular y pulso)

Multímetro (punto a punto):

μA/mV, V y Ω

μA/mV, V y Ω

μA/mV, V y Ω

μA y Ω

Dimensiones:

31 cm x 23 cm x 10 cm

17,63 cm x 8,38 cm x 28,45 cm

17,63 cm x 8,38 cm x 28,45 cm

22,9 cm x 17,8 cm x 6,4 cm

42,2 cm x 30 cm x 14,1 cm

Peso:

4,7 Kg

1,6 Kg

1,6 Kg

0,7 Kg

7,7 Kg

Conectividad:

USB

USB, wireless, teclado y lector de código barras

USB

No

Software de automatización / documentación:

Ansur Plug-in ESA620

OneQA

Ansur Plug-in ESA615

OneQA

Ansur Plug-in ESA612

OneQA

No

  Más información Más información Más información Más información Más información
