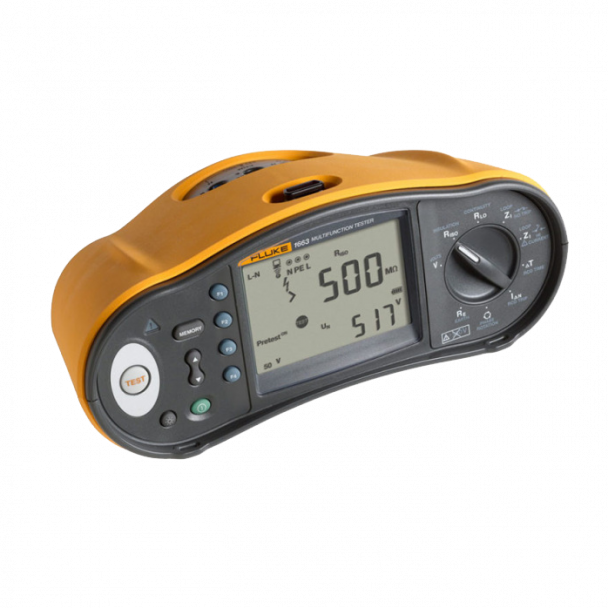

Fluke 1663

Comprobador de instalaciones multifunción avanzado

Fluke 1663

Comprobador de instalaciones multifunción avanzado

 El 1663 pone en sus manos un mayor potencial de los usuarios al poner a su disposición comprobaciones rápidas y eficientes de todas las principales normativas local vigentes, protegiendo asimismo los dispositivos que pueden seguir conectados de manera involuntaria al sistema comprobado.

Funciones de medida

  • Continuidad en las entradas L-N, N-PE
  • Comprobación de RCD sensibles a CC (Tipo B)
  • Resistencia de tierra
  • Tensión y frecuencia
  • Comprobador de polaridad del cableado, detecta cables neutros rotos
  • Resistencia de aislamiento
  • Continuidad y resistencia
  • Mida los devanados del motor con una comprobación de continuidad
  • Resistencia de lazo y de línea
  • Fallo de corriente a tierra previsible (PEFC/IK)
  • Corriente de cortocircuito previsible (PSC/IK)
  • Tiempo de conmutación de RCD
  • Nivel de disparo de RCD (prueba de rampa)
  • Mide el tiempo de disparo y la corriente para RCD de tipo A y AC en una única prueba
  • Corriente variable de RCD
  • Secuencia de prueba automática de RCD
  • Indicador de secuencia de fases

Otras características

  • Inicio automático conmutable de activación/desactivación para RCD y prueba de lazo
  • Autocomprobación
  • Pantalla iluminada

Interfaz de memoria

  • Memoria Z Max
  • Memoria
  • Interfaz de PC (si se utiliza con el software opcional FlukeView y Fluke DMS)
  • Fecha y hora (si se utiliza con el software opcional FlukeView)

Accesorios incluidos

  • Cable de alimentación de altas prestaciones y una entrada
  • Estuche rígido
  • Sonda de control remoto
  • Adaptador para compensación
  • Soporta caídas de 1 metro
  • Compacto, ligero (menos de 1,3 kg) y con correa almohadillada para el cuello que permite tener siempre las manos libres para el trabajo diario.

El comprobador ideal para los profesionales.

Este dispositivo es ideal para usuarios profesionales, cuenta con funcionalidad completa y funciones avanzadas de medida; además es fácil de usar. Funcionamiento intuitivo y adaptable fácilmente a trabajadores de diferentes niveles de habilidad.

Ver más

Características principales

Comprobación previa de aislamiento: No

Resistencia de lazo y de línea - resolución mΩ: No

Secuencia de comprobación automática: No

Comprobación de RCD sensibles a CC (Tipo B/B+): Sí

MEDICIONES (rangos):

Medida de tensión CA (TRMS): 500 V

Comprobación de continuidad (RLO):

20 Ω / 200 Ω / 2000 Ω (Rango automático)

Medida de resistencia de aislamiento (RISO):  1000 MΩ

Tensiones de prueba: 50-100-250-500-1000 V

Impedancia de lazo y de línea (ZI):

10 Ω / 0,001 Ω / Modo mΩ de alta corriente

Fallo de corriente a tierra previsible, prueba PSC: 1000 A / 10 kA (50 kA)

Comprobación de RCD, tipos de RCD comprobados: A ="4", AC¹, G²,S³

Comprobación del tiempo de disparo de RCD (ΔT):

Ajustes actuales: 10-30-100-300-500-1000 mA – VAR

Multiplicador:  x ½, x 1

Rango medida 310 ms RCD tipo G

Rango medida 510 ms RCD tipo S

Ajustes actuales: 10-30-100 mA

Multiplicador: x 5

Rango medida 50 ms RCD tipo G

Rango medida 160 ms RCD tipo S

Comprobación de medida/rampa corriente de disparo de RCD (IΔN):

Rango de corriente: Del 30% al 110% de la corriente nominal del RCD¹

Escalón: 10% de IΔN²

Tiempo de permanencia: 300 ms/escalón Tipo G

Tiempo de permanencia: 500 ms/escalón Tipo S

Comprobación de resistencia de tierra (RE)

Rango: 200 Ω / 2000 Ω

Frecuencia: 128 Hz

Tensión de salida: 25 V

Indicación de secuencia de fase:

icon phase sequence indicator  El indicador de secuencia de fase está activo

Alimentación: 6 pilas tipo AA

Dimensiones (LxAxAl): 100 mm x 250 mm x 125 mm

Peso (con pilas): 1,3 Kg

Ver más

Recursos

pdf Fluke 1663 especificaciones
pdf Fluke 1663 manual uso
PDF Comprobaciones básicas instalaciones elécricas
PDF Comprobacion diferenciales (RCD)

Tabla comparativa

Fluke 1664 FC Fluke 1663 Fluke 1662
CARACTERÍSTICAS BÁSICAS:
Comprobación previa de aislamiento
Resistencia de lazo y de línea-resolución mΩ
Secuencia de comprobación automática
Comprobación de RCD sensibles a CC (Tipo B/B+)
MEDICIONES (rangos):
Medida de tensión CA (TRMS) 500 V 500 V 500 V
Comprobación de continuidad (RLO): 20 Ω / 200 Ω / 2000 Ω (Rango automático) 20 Ω / 200 Ω / 2000 Ω (Rango automático) 20 Ω / 200 Ω / 2000 Ω (Rango automático)
Medida de resistencia de aislamiento (RISO) 1000 MΩ 1000 MΩ 1000 MΩ
Impedancia de lazo y de línea (ZI) 10 Ω / 0,001 Ω / Modo mΩ de alta corriente 10 Ω / 0,001 Ω / Modo mΩ de alta corriente 10 Ω / 0,001 Ω / Modo mΩ de alta corriente
Fallo de corriente a tierra previsible, prueba PSC 1000 A / 10 kA (50 kA) 1000 A / 10 kA (50 kA) 1000 A / 10 kA (50 kA)
Comprobación de RCD, tipos de RCD comprobados A, AC, B ="5", S A ="4", AC¹, G²,S³ A ="4", AC¹, G², S³
Comprobación del tiempo de disparo de RCD (ΔT) Ajustes actuales: 10-30-100-300-500-1000 mA – VAR Ajustes actuales: 10-30-100-300-500-1000 mA – VAR Ajustes actuales: 10-30-100-300-500-1000 mA – VAR
Comprobación de medida/rampa corriente de disparo de RCD (IΔN) Rango de corriente: Del 30% al 110% de la corriente nominal del RCD¹ Rango de corriente: Del 30% al 110% de la corriente nominal del RCD¹ Rango de corriente: Del 30% al 110% de la corriente nominal del RCD¹
Comprobación de resistencia de tierra (RE) Rango: 200 Ω / 2000 Ω Rango: 200 Ω / 2000 Ω
Indicación de secuencia de fase El indicador de secuencia de fase está activo El indicador de secuencia de fase está activo El indicador de secuencia de fase está activo
Otros:
Alimentación 6 pilas tipo AA 6 pilas tipo AA 6 pilas tipo AA
Dimensiones(LxAxAl) 100 mm x 250 mm x 125 mm 100 mm x 250 mm x 125 mm 100 mm x 250 mm x 125 mm
Peso (con pilas) 1,3 Kg 1,3 Kg 1,3 Kg
Ver tabla completa
