QA-ES III guía conexionado

Guía para las conexiones del QA-ES III

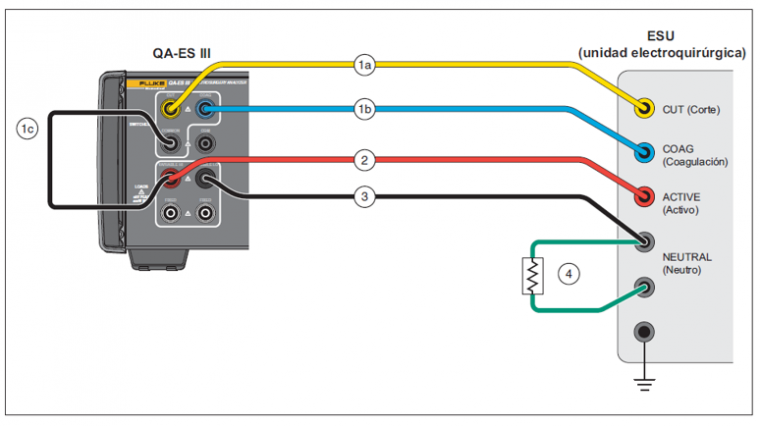

1- Conexiones “Salida generador” MONOPOLAR:

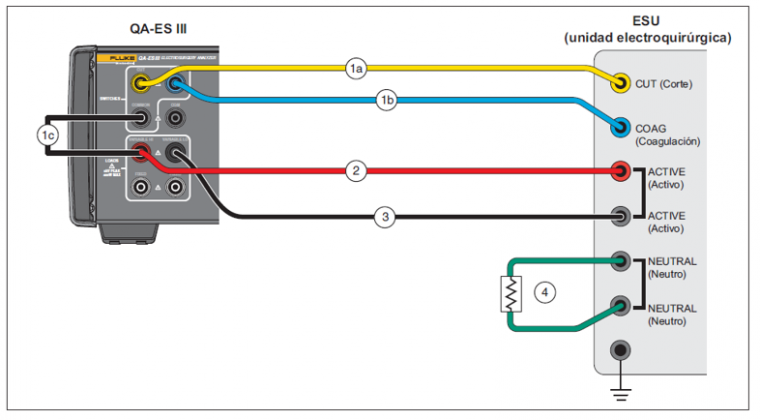

2- Conexiones “Salida generador” BIPOLAR:

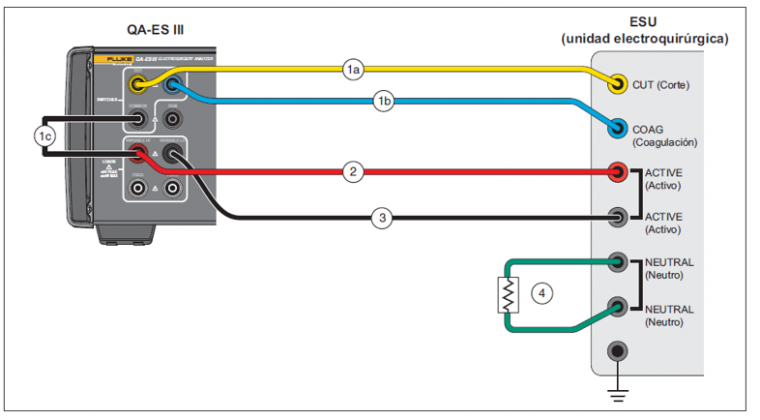

3- Conexiones “Sellado vasos”:

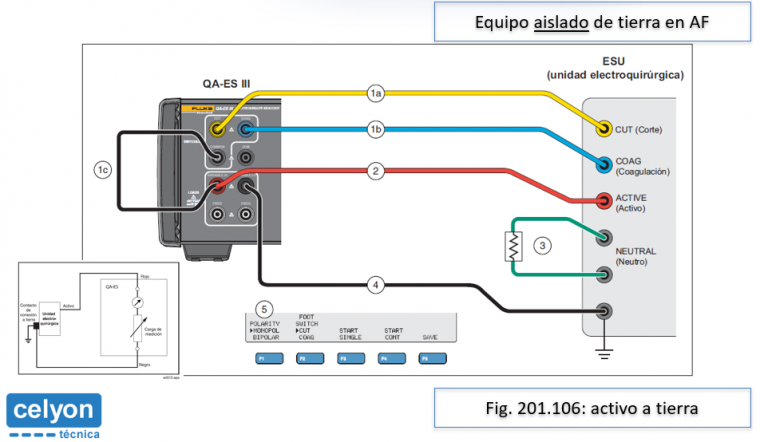

4- Conexiones “Corriente fuga AF” Monopolar aislado de tierra y activo a tierra:

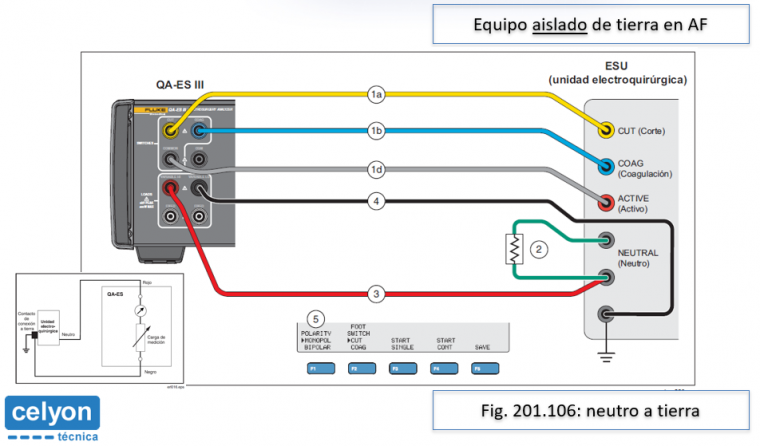

5- Conexiones “Corriente fuga AF” Monopolar aislado de tierra y neutro a tierra:

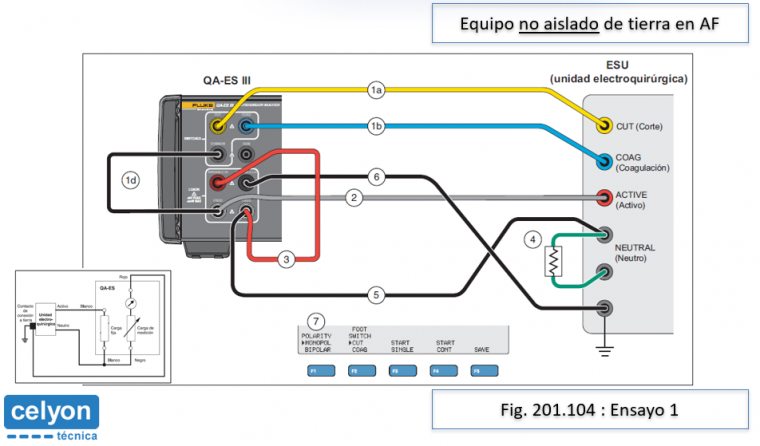

6- Conexiones “Corriente fuga AF” Monopolar no aislado de tierra ensayo 1:

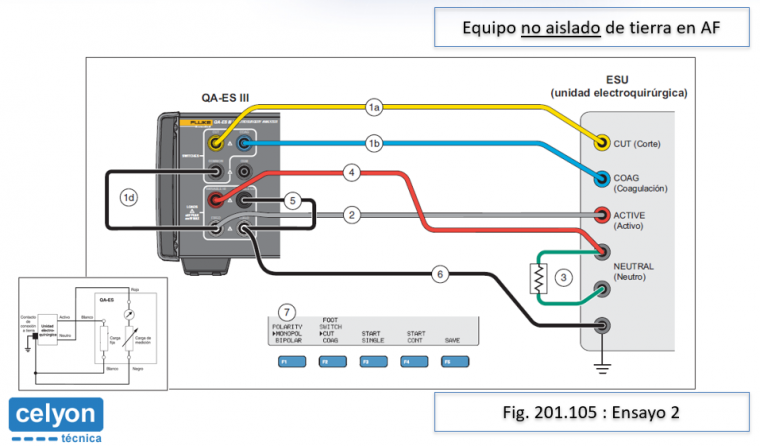

7- Conexiones “Corriente fuga AF” Monopolar no aislado de tierra ensayo 2:

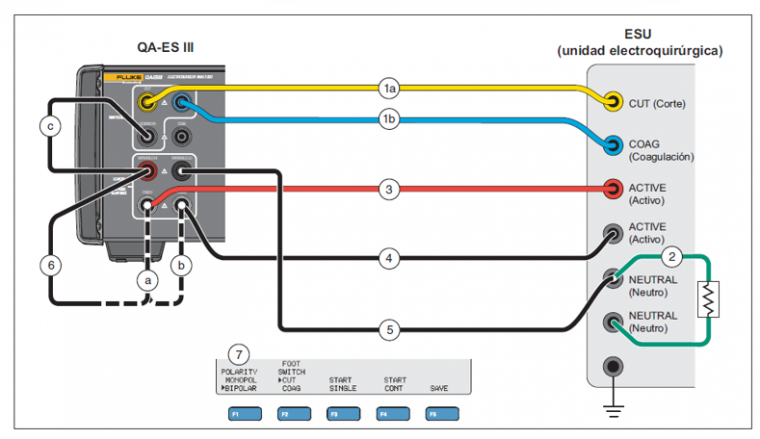

8- Conexiones “Corriente fuga AF” Bipolar y sellado vasos:

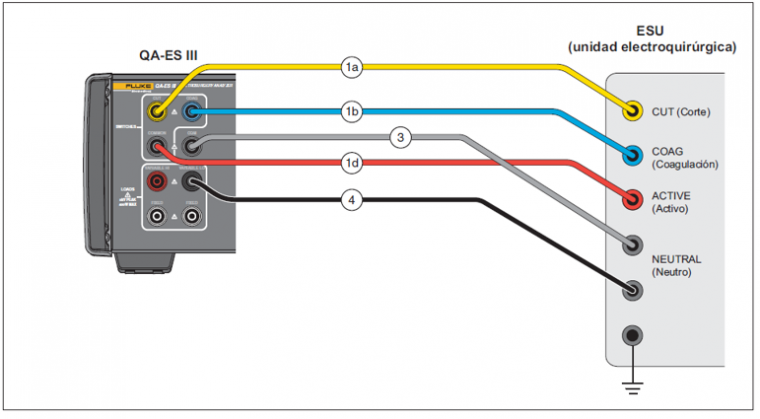

9- Conexiones CQM “Monitor calidad contacto”:

10- Conexiones “Distrib. potencia” MONOPOLAR:

11- Conexiones “Distrib. potencia” BIPOLAR:
